如何阅读卡尺

什么是卡尺？

卡尺是一种游标量表或测量工具由工程师和机械师使用，以精确测量对象的大小。当您使用一对卡钳时，您可以在顶部看到一个比例，而底部则可以看到另一个比例。最高的尺寸为英寸及其分数，而底部的尺寸为毫米。

它是干什么用的？

卡尺用于测量对象的大小。它可以测量物体的深度，宽度或高度。卡钳的最常见用途是进行机械工程和加工的测量。工匠和业余爱好者在创建手工制作的项目（例如家具或珠宝盒）时也发现它们很有用。

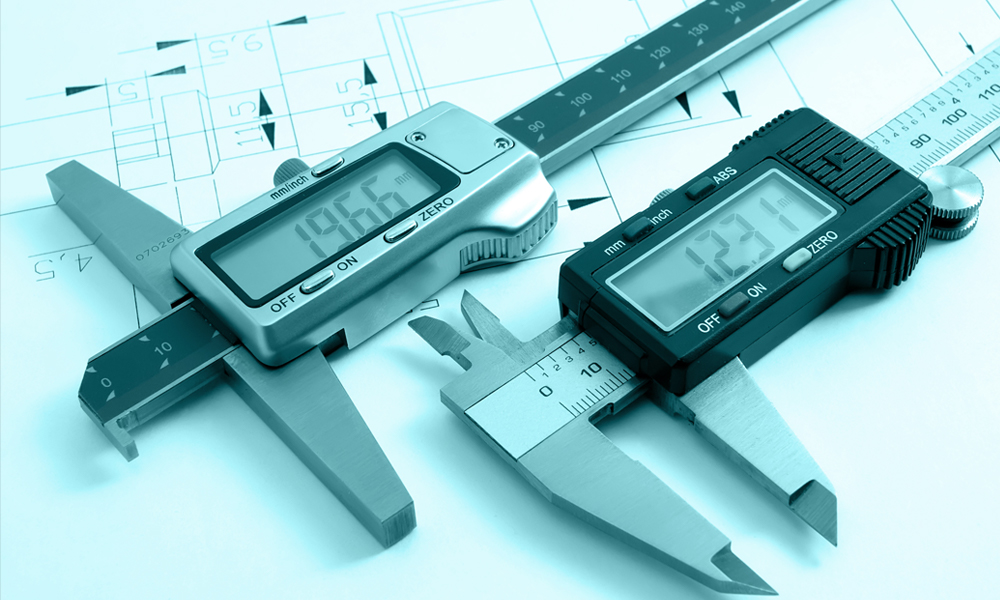

卡尺的类型：

卡尺有几种类型。在大多数情况下，它们都执行相同的功能。主要区别是测量量表。这是卡尺的不同类型：

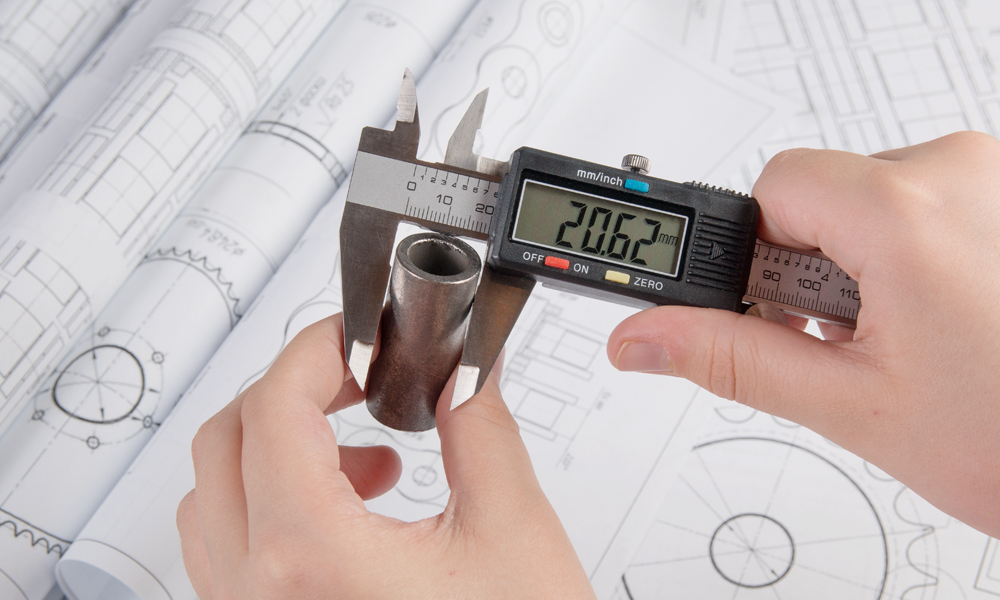

数字卡钳

数字卡钳，或数字游标卡钳，是您遇到的最常见的卡尺类型。它们以毫米和英寸的速度进行测量。数字显示显示您的阅读。测量尖端位于显示屏的对面 - 这就像普通的卡尺以及深度量规和高度仪表一样，还包括一个刀具。

游标卡尺

游标卡尺有两个渐变尺度：一个类似于标尺和辅助（Vernier）量表的主尺度。得到精确的测量，您将卡尺的主体保持在主尺度的零标记处，并用拇指在主尺度上零尺度上的牙齿排列。

弹簧关节卡钳

弹簧关节卡钳是最简单的卡钳类型。他们有一个固定的下巴和一个可调节的下巴。弹簧被压缩时，持续时间相遇，使用中心螺钉或滚花螺母释放。

卡尺的一部分：

游标，表盘和数字卡钳

• 内部/上颚：例如，这些用于测量孔或插槽的直径。
• 外颌骨：用于测量物体的宽度，长度和直径。
• 深度杆：该杆用于测量孔的深度，并通过转动拇指螺栓来调节。
• 阶梯量表：测量对象两个点之间的距离。
• 规模：沿着卡尺的身体奔跑。这为您提供了测量读数。
• Thumbscrew：调整卡尺的尺寸面（颌骨和深度杆）。
• 锁螺钉：卸下物品时，将下巴保持在适当的位置，以防止它们移动。

在数字卡钳上：

• 按 /零按钮：打开卡尺并将当前位置重置为零。
• 英寸 /毫米按钮：设置为英寸或毫米。
• ABS按钮：使用此按钮将当前位置设置为暂时零。
• 电池仓：持有电池。

在拨号卡钳上：

• 拨号：显示当前的测量。
• 拨号指示灯：打开卡钳的颚或深度杆的颌骨时，指示灯针旋转在表盘内。

如何使用卡尺进行测量：

使用卡尺很简单。确保颌骨清洁，没有污垢，油或其他材料。然后将您希望测量的项目放入颌骨之间，以确保两端触摸。卡尺类型之间的最大区别是如何读取测量结果。

测量对象的内部尺寸：

卡尺上的顶部下巴用于测量木材，金属或管道中孔的内径。

• 解锁顶部锁定螺钉。
• 在左侧下颌底部的拇指螺钉滑动，直到其大约小于孔（下颌也会移动）。
• 将上颚滑入孔中。
• 调整上颌骨，向右移动以扩展顶颌骨，直到它们接触孔的墙壁为止。
• 调整锁定螺钉，以使上颌骨设置。
• 从孔（可选）上卸下颚。
• 进行测量。

测量外部维度

圆柱体的外径由卡尺下颌测量。它还将告诉您整个长度或项目。

• 解锁顶部锁定螺钉。
• 通过松开底部的拇指螺栓并将其滑到右侧，打开下颌。
• 将物体放在下颌之间。
• 将拇指向左滑动，直到颌骨被紧紧夹在物体周围。
• 旋转锁螺钉以设置下颌。
• 进行测量。

测量距离

上颌也可用于测量两个项目之间的距离。

• 将下颌放在对象之间o测量两个对象之间的距离。
• 调整下颌以在这两个项目之间牢固地拟合。
• 进行测量。

测量深度

可以通过将深度杆插入要测量的孔中来测量深度。

• 解锁顶部锁定螺钉。
• 用拇指螺栓调节下巴，使杆从卡钳的末端突出。
• 缓慢滑动拇指螺钉，直到梁尺度的末端与孔顶部建立连接。
• 调整杆，使其在孔的底部和孔的内侧都平坦。
• 锁定螺钉以拧紧颌骨。
• 从对象中删除探针。
• 进行测量。

如何在卡钳上读取测量值

卡尺有三种主要类型：游标，拨号和数字。这些卡尺中的每一个都提供相同的功能，但是您用于实现精确测量的技术各不相同。卡尺可以为您提供帝国和公制尺度的测量。

如何阅读游标卡钳

游标卡尺非常准确，达到千分之一英寸（最多2个小数位）的精度。但是，使用游标卡钳很难阅读测量。游标卡钳由两个统治者组成：主尺度和滑动游标量表。

阅读卡尺是一个两步的过程：

1. 主秤增加了主数和一个小数位。主尺度上的每个增量代表一个英寸游标卡尺上的1/10（.1）英寸。每十分之一英寸之间的每个分裂等于0.25英寸。
2. 游标刻度在滑动下巴上找到，通常有25个步骤。该量表在读取中有助于第二个小数点，代表1/1000英寸（0.001），每个.005英寸连续编号为0、5、10、15、20和25。

• 当使用游标卡尺测量对象时，游标刻度将向右移动。
• 首先读取从主尺度到Vernier量表的左“零”的大数划分。
• 在此索引线的左侧找到最大的全英寸标记。
• 仍然在Vernier量表上使用零标记的末端作为索引线，在此索引线的左侧找到最大的.100英寸标记。
• 现在，看看游标量表。
• 检查游标刻度上的线与主秤的线路正确对齐。这些行中只有一条可以以这种方式匹配该比例。
• 将比例尺的末端作为索引线，将所有.025英寸增量记录到索引线的左侧。
• 两个读数的总和是最终读数。

如何读取拨号卡钳

表盘卡尺最常用于评估材料厚度和少量运动的厚度。它们在汽车和制造业中特别有用。

用拨号卡钳测量对象：

• 关闭下巴，并检查指示器是否在表盘面上设置为“ 0”。
• 调整下巴以测量对象。
• 看看滑动的下巴和它通过的最后一个主要秤步骤。
• 接下来，查看拨号，并注意手指向的数字。
• 两个读数的总和是最终读数。

如何阅读数字卡钳

数字卡钳非常容易理解。根据读取模式，右上角显示毫米或英寸。

• 关闭下颌，并检查指示器是否设置为“ 0”。
• 调整下巴以测量对象。
• 如果您的尺寸为英寸，则小数点之前的左手数为全英寸。
• 小数的右侧数字代表十分之一，百分之十分之一。
• 当幻灯片在千分之二之间时，将出现第四个数字，在小数点的左侧，表明十分之一的十分之一。
